La tipologia dell'ascensore allestito varia a seconda dell'utilizzo e del flusso di passeggeriascensoree l'altezza dell'edificio. Gli ascensori esistenti sono classificati in base alla modalità di guida, all'utilizzo, con o senza quattro stagioni, alla modalità di controllo della velocità e della manipolazione, mentre il processo e i passaggi di installazione sono i seguenti.
Primo. Preparazione prima dell'installazione.
La qualità dell'installazione dell'ascensore dovrebbe essere in linea con le specifiche di accettazione dell'installazione dell'ascensore e con altri standard nazionali pertinenti. Installazione di ascensori da seguire secondo le istruzioni, abbinate ai requisiti tecnici della scheda casuale del prodotto, la preparazione dei piani di costruzione; installazione dei lavori di pre-preparazione.
1. Organizzazione del personale. Generalmente ci sono tre o quattro persone per formare il team di installazione, gli addetti agli ascensori devono ricevere una proficua formazione tecnica e una formazione sulle tecnologie di sicurezza e, attraverso i dipartimenti competenti, superare l'esame. Sviluppare un piano operativo, requisiti chiari.
2. Revisione dei dati.
La persona responsabile del sito deve verificare la larghezza del pozzo, la profondità del pozzo inferiore, l'altezza dello strato superiore, il numero di stazioni dello strato e il modo di aprire la porta, la verticalità del pozzo e la dimensione del pozzo su ogni strato e la posizione dei fori pre-e del ferro pre{1}sepolto, le dimensioni della sala macchine, la posizione relativa della sala macchine e del pozzo, secondo le informazioni tecniche fornite sul campo.
3. Conteggio dei materiali.
Dopo aver disimballato, contare i materiali in base alla lista di imballaggio dell'ascensore e avvisare i dipartimenti competenti del produttore entro una settimana se ci sono parti mancanti, parti errate o parti danneggiate. L'impilamento dei materiali deve essere determinato in conformità con il processo di installazione e il piano di costruzione specifico, il livello di accatastamento deve essere di facile accesso e posizionato in modo ordinato e stabile e i materiali pericolosi per l'olio devono essere conservati da una persona responsabile.
4. Calibrare le dimensioni del pozzo, della sala macchine e dell'ingresso dello strato della costruzione civile.
Controllare le dimensioni e la costruzione del sito per facilitare la costruzione senza intoppi.
5. Controlla gli strumenti.
Tutti gli strumenti e le attrezzature necessarie devono essere controllati attentamente prima della costruzione.
6. Stabilire le impalcature.
Determinare la forma dell'impalcatura in base alle dimensioni dell'auto e alla posizione dell'impostazione del contrappeso. Esistono due tipi di impalcature: pali di bambù e tubi d'acciaio. Indipendentemente dal materiale, è necessario garantire la stabilità e la capacità portante sufficiente dell'impalcatura. Su ogni strato di trave del ponteggio devono essere posizionate più di due assi, entrambe le estremità devono essere fissate con la trave. Requisiti: la posizione del ponteggio è comoda per i lavori di costruzione.
In secondo luogo, l'installazione delle apparecchiature nella sala macchine
Qui si svolge principalmente l'installazione della macchina di trazione, l'installazione del limitatore di velocità, l'installazione del quadro elettrico.
In terzo luogo, l'installazione di attrezzature per l'albero
1. Installazione della guida.
Installare il rinforzo del binario della cabina, installare il rinforzo del binario del contrappeso, installare il binario e correggere il binario.
2. Installazione in cabina.
Installare a turno il travetto dell'auto, il telaio dell'imbracatura, il telaio dell'auto, il pattino di guida, il fondo dell'auto, il morsetto di sicurezza e il dispositivo di sovraccarico.
3. Installazione del contrappeso.
Il supporto e il divaricatore per l'installazione del contrappeso devono essere rimossi solo quando la fune di trazione aggancia il contrappeso dell'auto alla ruota di trazione.
4. Installazione del buffer.
Viene determinata la posizione del buffer. Il centro del respingente di regolazione deve essere allineato con il centro del telaio dell'auto o del telaio del contrappeso e l'errore consentito non deve essere superiore a 20 mm e l'errore consentito in altezza non deve essere superiore a 2 mm quando due respingenti sono installati sulla stessa base.
5. Installazione combinata della fune metallica di trazione e della testa della fune.
Tipo di specifica della fune metallica in linea con i requisiti di progettazione, nessuna piegatura morta, ruggine, materiale allentato, filo rotto e altri fenomeni di guasto, grasso lubrificante per nucleo di canapa, nessun fenomeno di guasto secco e mantenimento pulito. La quantità, la qualità e le specifiche dell'asta di testa della fune e dei suoi componenti soddisfano i requisiti di progettazione. La quantità di oro al tungsteno (lega pastorizzata) dovrebbe essere sufficiente.
I materiali necessari includono filo di rame con un'area-della sezione trasversale pari o superiore a 2,5 mm2; Nessun cavo. 20; benzina, cherosene, filo di cotone.
6. Installazione della catena di compensazione.
(1) Quando l'altezza di sollevamento è superiore a 30 m, è necessario installare un dispositivo di compensazione.
(2) La somma dello spazio tra il pattino guida e le due superfici superiori del binario di guida nel dispositivo di compensazione non deve essere superiore a 3 mm e la tolleranza del drappeggio della guida della ruota di rivestimento del dispositivo di compensazione è inferiore a 1 mm a tutta altezza. la distanza dal telaio della ruota della fune di compensazione all'acciaio del canale di terra è 150-200 mm e l'estremità superiore del binario di guida sporge dal pattino di guida per 200-250 mm e la piastra di arresto all'estremità del binario di guida è installata per evitare che il telaio della ruota di rivestimento salti fuori.
7. Installazione della linea di cavi di accompagnamento
(1) Il telaio di sospensione del cavo del pozzo deve trovarsi sulla parete del pozzo a circa 3,8 m dal piano superiore e il telaio del cavo è fissato saldamente con bulloni.
(2) Il telaio portacavi nella parte inferiore della cabina deve essere posizionato sulla trave in acciaio della cabina e fissato con bulloni.
(3) Quando si installa la linea morbida, misurare innanzitutto la lunghezza delle varie apparecchiature elettriche dal telaio sospeso dell'albero alla sala macchine, inserire ciascuna linea morbida del cavo in ciascun tubo del circuito o fessura della linea, quindi posizionare l'altra estremità della linea morbida nel pozzetto inferiore e assicurarsi che ciascuna linea morbida sia diritta e non attorcigliata.
8. Posa della linea elettrica.
(1) in conformità con lo schema elettrico della sala macchine e delle linee di posa dei pozzi, delle linee elettriche, delle linee elettriche, delle linee dei freni, delle linee di controllo, delle linee degli indicatori, delle linee dei pulsanti, delle linee di illuminazione devono essere indossate nel tubo o nella fessura, non è consentito indossarle nello stesso tubo o fessura, il filo del tubo non consente giunzioni. Se il cavo ha un connettore, dovrebbe trovarsi nella scatola di giunzione.
9. Installazione del dispositivo di finecorsa e sensore.
(1) Installare prima l'interruttore di finecorsa sulla staffa di limite, la staffa è fissata con piastra di pressione, bullone e binario dell'auto, quindi determinare la posizione dell'arco d'urto installato nell'auto in base alla posizione della rotella tattile dell'interruttore di finecorsa. Può essere utilizzato anche come arco da limite e-da urto con lo stesso arco da urto. La posizione dell'arco d'urto deve essere tale che quando la rotella tattile limite si trova sulla superficie verticale dell'arco d'urto, la ruota tattile ha ancora una distanza di movimento di 3 mm. Ogni distanza di azione del finecorsa in base al diverso posizionamento della velocità della scala.
(2) Installare il dispositivo sensore.
10. Apparecchiatura di illuminazione e scatola di manutenzione.
La piastra della scatola di alimentazione dell'illuminazione nella sala macchine deve essere fissata con bulloni di terra, l'alimentazione dell'illuminazione e l'alimentatore devono essere impostati separatamente, la piastra della scatola deve essere orizzontale e verticale, il cablaggio della linea di illuminazione deve essere una linea di fase nell'interruttore e la linea di fase nella testa della lampada è vietata.
11. Installazione del cavo di messa a terra.
Tutto il guscio metallico dell'apparecchiatura elettrica deve essere un dispositivo ragionevole e ben collegato a terra.

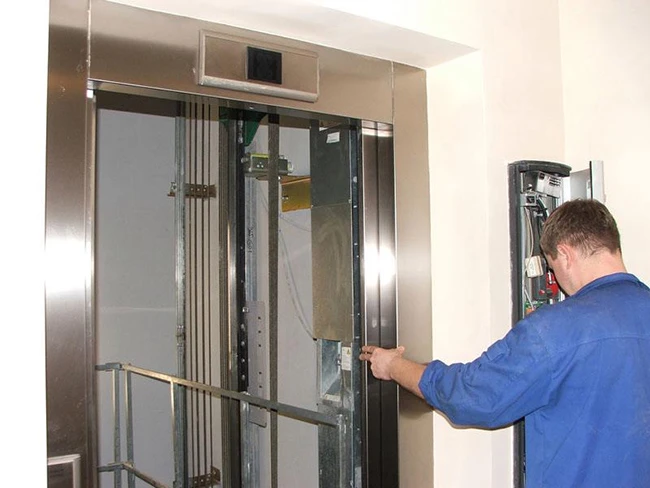

In quarto luogo, l'installazione del dispositivo della porta.
(1) Collegamento del bullone e del telaio dell'auto, quindi installare il bullone di trazione del telaio della porta, quindi fissare tutti i bulloni.
(2) La macchina della porta con bulloni e fissaggio del telaio della porta, i requisiti di installazione della porta e quelli della porta dell'ingresso sono gli stessi. Può fare riferimento ai requisiti del processo di installazione della porta dell'ingresso.
(3) Quando la macchina della porta e la cabina sono installate, regolare il meccanismo di collegamento della porta per rendere la distanza della porta della cabina conforme ai requisiti tecnici dei disegni del prodotto.
(4) Quando la porta dell'ingresso è in posizione chiusa, regolare la posizione della lama di apertura sulla portiera della cabina, richiedendo che la lama di apertura sia posizionata al centro dei due rulli della serratura del gancio della porta dell'ingresso e che lo spazio tra i due lati dei due rulli sia simile. Fissare il bullone del piedino della colonna del telaio della porta o il serraggio di base del bullone di espansione, regolare l'errore di verticalità della colonna del telaio della porta dell'ingresso e l'errore del grado orizzontale della trave è inferiore a 1/1000, la deviazione del binario di guida della porta dell'ingresso e il terreno possono incastrarsi su entrambe le estremità del binario di guida e la distanza media è inferiore a 1 mm, serrare saldamente tutti i bulloni.
(5) il piedino di sospensione del rullo della porta sospesa e la ventola della porta collegata all'estremità superiore, regolare la ventola della porta e la ventola della porta, la ventola della porta e il coperchio della porta, l'estremità inferiore della ventola della porta e lo spazio libero da terra, il piede della porta nel terreno non può scanalare resistenza al fenomeno di guasto, l'abbassamento della ventola della porta non deve superare 1,5/1000. a questo punto, fissare tutti i bulloni della ventola della porta sospesa e regolare la ruota di arresto eccentrica; lo spazio tra l'estremità inferiore del binario di guida non deve essere superiore a 0,5 mm.
(6) dopo la regolazione della ventola della porta, è possibile installare il meccanismo di collegamento della ventola della porta, l'installazione della porta dell'ingresso viene completata spingendo e tirando manualmente, non dovrebbero esserci rumori né fenomeni di guasto rapido. Infine, installare il dispositivo di interblocco elettrico della porta dell'ingresso.
Quanto sopra è il processo di installazione e le fasi dell'ascensore. I dettagli varieranno, il processo di installazione in base alle condizioni locali.
